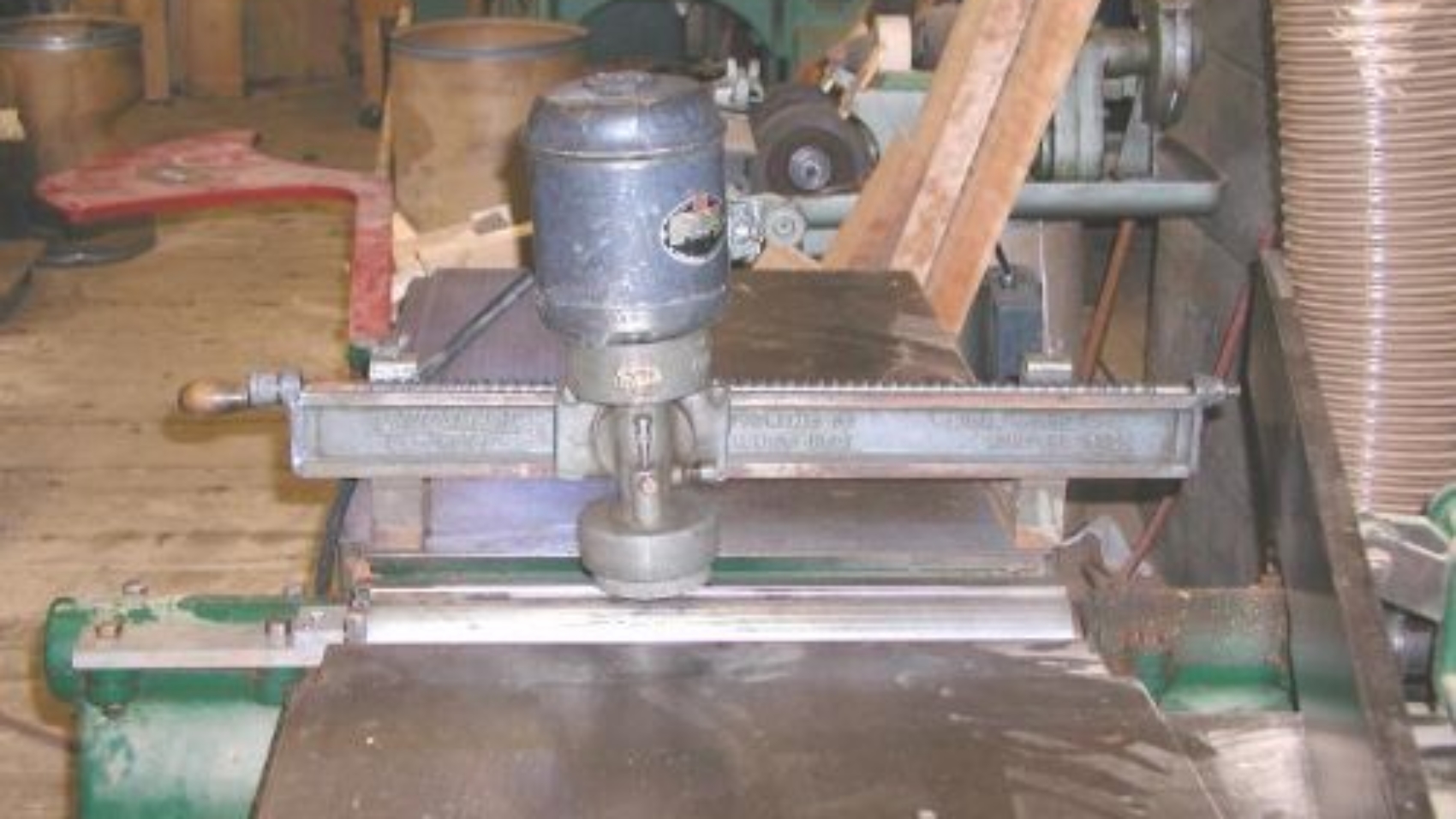

Точильщик быстрой резки  был изготовлен компанией A B Manufacturing Co. в Вустере, штат Массачусетс, запатентован 24 июня 1930 года.

Похоже, что эту установку можно настроить для шлифования фуганок или строгальных станков. Монтажные кронштейны имеют ласточкины хвосты с обеих сторон на двух разных высотах, что указывает на возможность опускания в строгальный станок. С бруском со стороны фуганок он будет шлифоваться на 24 дюйма, что делает его идеальным для моего Оливера типа “В”.

Для использования шлифовальной машины брус крепится болтами к выходному столу фуганок и устанавливается в квадрат на режущей головке. Шлифовальная оправка устанавливается поверх длинного резьбового стержня на стержне с бронзовой половинной гайкой. Вал двигателя имеет плоскую фрезеровку с противоположных сторон, двигатель расположен на верхней части корпуса беседки, а вал входит в зацепление с длинной бронзовой втулкой. Глубина резания регулируется полой резьбой

Точильщик ножей для фуганок с быстрой заточкой A. B. Manufacturing Co 2

Оправка шлифовальной машины с чашечным колесом

Точильщик ножей для фуганок с быстрой заточкой A. B. Manufacturing Co

Кронштейн, удерживающий установочный палец

Точильщик ножей для фуганок с быстрой заточкой A. B. Manufacturing Co

Крупным планом шлифовальный станок в действии, показывающий винт регулировки давления

Точильщик ножей для фуганок с быстрой заточкой A. B. Manufacturing Co

Наклон шлифовального круга обеспечивает полую заточку ножей.
